冷光照明システムLIGHT GUIDE

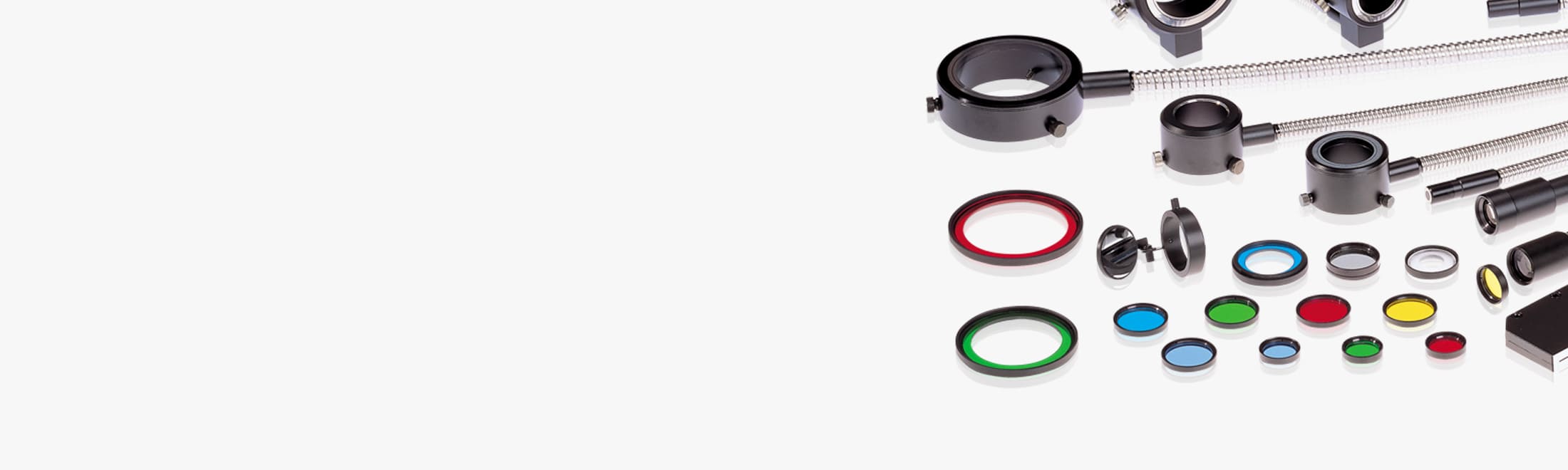

[ライトガイド用フィルター]

光を自在に制御し、観察や撮影の精度を高める多彩なフィルターラインナップ

装着方法は、ストレート型ライトガイド先端への「フィルターアダプター（PFA-22.5）」の使用をはじめ、集光レンズの先端に装着、あるいはリングライトのカバー部を外して装着する方法があります。
カラーフィルターで特定の波長を強調・除去し、観察や撮影のコントラストを上げたり、NDフィルターで明るさを落とさず色温度を維持したまま減光するなど、検査や撮影に適した光環境が得られます。
さらに、偏光フィルターや拡散フィルター、プロテクトフィルターを組み合わせることで、反射制御やハレーション対策、レンズ保護といったトータルなソリューションを提供します。



特長

多彩なフィルタータイプ

1. カラーフィルター
   特定波長を透過・カットすることで、表面凹凸や傷、ごみなどを明確に見せたい場合に有効。白黒撮影ではY・O・Rの各フィルターによってコントラストを段階的に調整できます。感光防止用（Y-52）など半導体工場向けオプションも用意。
2. NDフィルター
   色温度を変えずに光量を抑えるための減光フィルター。50％透過（ND50）と25％透過（ND25）を用意し、写真撮影や高輝度環境での微細調整に役立ちます。
3. 色温度変換フィルター
   カラー写真撮影や目視観察で昼光色に近づけたい場合に使用するLB-120、LB-80を標準ラインナップ。詳細な色温度換算は別途お問い合わせください。
4. 拡散フィルター
   高輝度な光の集中をやわらげ、ハレーションを抑制。表面の映り込みを低減しながら被検査物を確認しやすくします。
5. 偏光フィルター
   一定方向の光だけを透過し、表面反射を軽減。カラー撮影時の彩度向上や、金属やガラスなど反射の激しい素材の観察を快適にします。すべて回転式となっており、透過方向の微調整が容易です。
6. プロテクトフィルター
   集光レンズやファイバー端面の保護目的で使用。汚れや傷から機器を守り、メンテナンス性を高めます。

フィルター径・装着方法の柔軟性

• フィルターアダプター（PFA-22.5）: 22.5mm径のフィルターをストレート型ライトガイド先端に装着する際に使用。
• 集光レンズ先端への装着: 22.5mm、30.5mm径など、レンズ口径に応じて選択。
• リングライト先端への装着: 18mm、32mm、55mm、65mmなど、リングライトのカバーを外して取り付けできるよう対応サイズを用意。

特注サイズ・特殊フィルターもご相談可能

R25、R45、R75などのリング径や、特定の波長透過・吸収に特化したフィルターにも対応可能。必要に応じて特注仕様を検討できるため、より高度な検査・撮影システムにも柔軟に適用できます。
