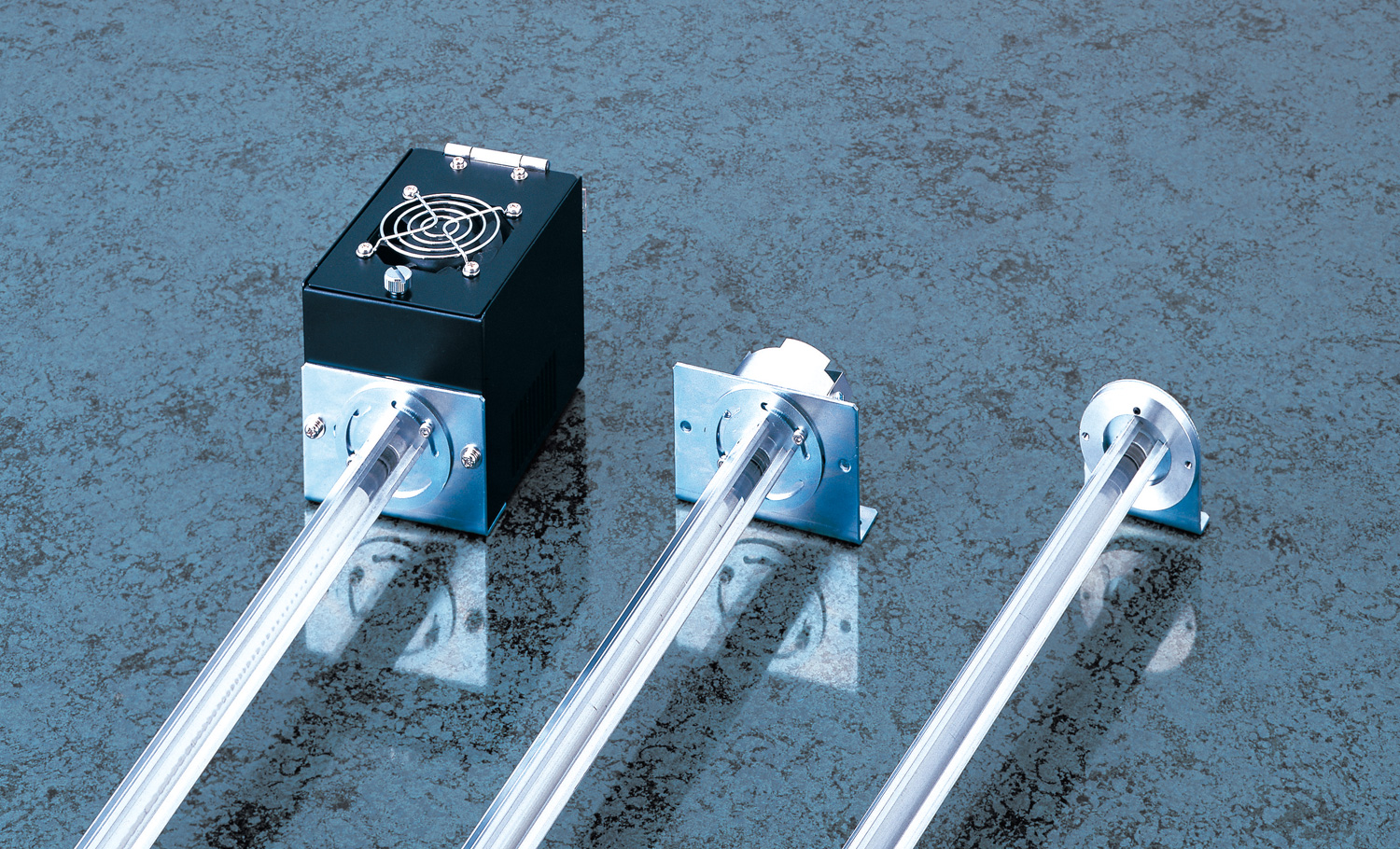

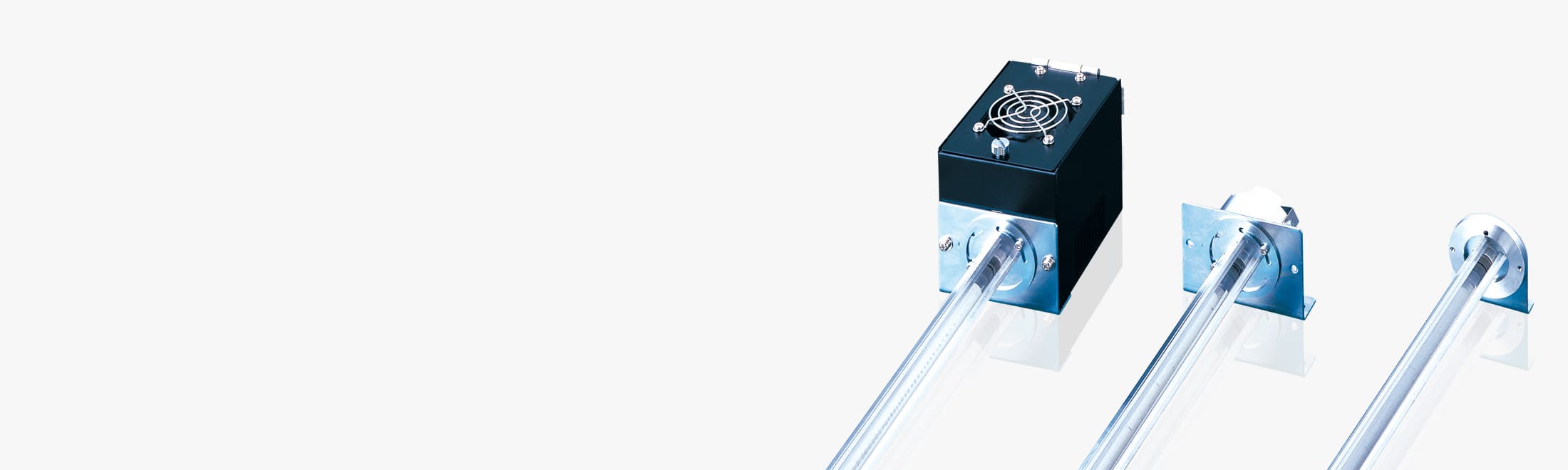

角度可変型FlexBeam

自在な角度調整で、多様な照射ニーズに対応する角度可変型

シングルランプストレート型は公称長250、350、500、750mm（PDL-S-250AV / 350AV / 500AV / 750AV）をラインナップし、縦方向に設置する場合はランプ側を下にします。
ツインランプストレート型は500～2600mm（PDL-T-500AV～2600AV）まで幅広く揃えていますが、縦方向設置には対応していません。

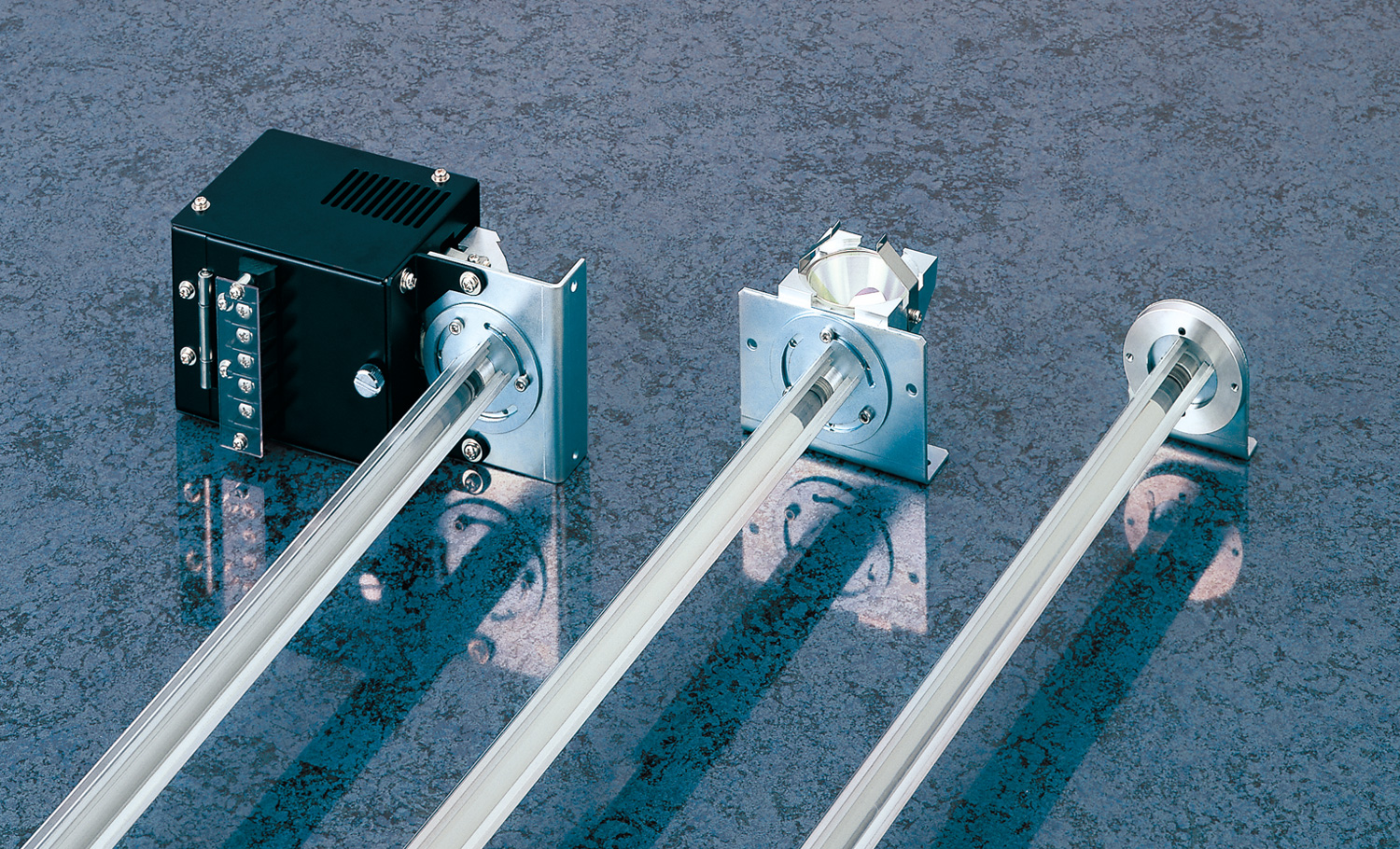

さらに、ファンボックス（PFB-S24 / PFB-S250）が適合し、DC24V駆動により効率的な冷却や安定稼働をサポートします。



特長

自由度の高い照射アングル

本体を設置したまま6角レンチでネジを緩めるだけで±45度の調整が可能なため、光の向きを素早く切り替えられます。
さらに、ネジを一旦外すことで60度刻みの6方向にベースを取り付けられる設計となっており、360度あらゆる角度への照射に対応します。



豊富なラインナップと安定した照射性能

シングルランプ／ツインランプともに多彩な公称長を展開し、照射範囲や必要照度に合わせて柔軟に選択できる点が大きな魅力です。
既存のリニア型と同様の光学性能を持ちつつ、角度可変のメリットを活かした施工・運用が可能となり、メンテナンス性と省エネ効果も維持します。



タイプ

•

  角度可変型

  360度自由な照射方向に設置可能です。設置した状態のまま6角レンチでネジをゆるめ±45度照射方向が変えられます。調整後ネジを締め付けます。基準となる位置はネジを一旦外すことにより、60度刻みで6方向に取り付けられますので360度どちらへ向けても設置可能です。

•

  角度可変Ｌ型

  360度自由な照射方向に設置可能です。設置した状態のまま6角レンチでネジをゆるめ±45度照射方向が変えられます。調整後ネジを締め付けます。基準となる位置はネジを一旦外すことにより、60度刻みで6方向に取り付けられますので360度どちらへ向けても設置可能です。



外観図



仕様
