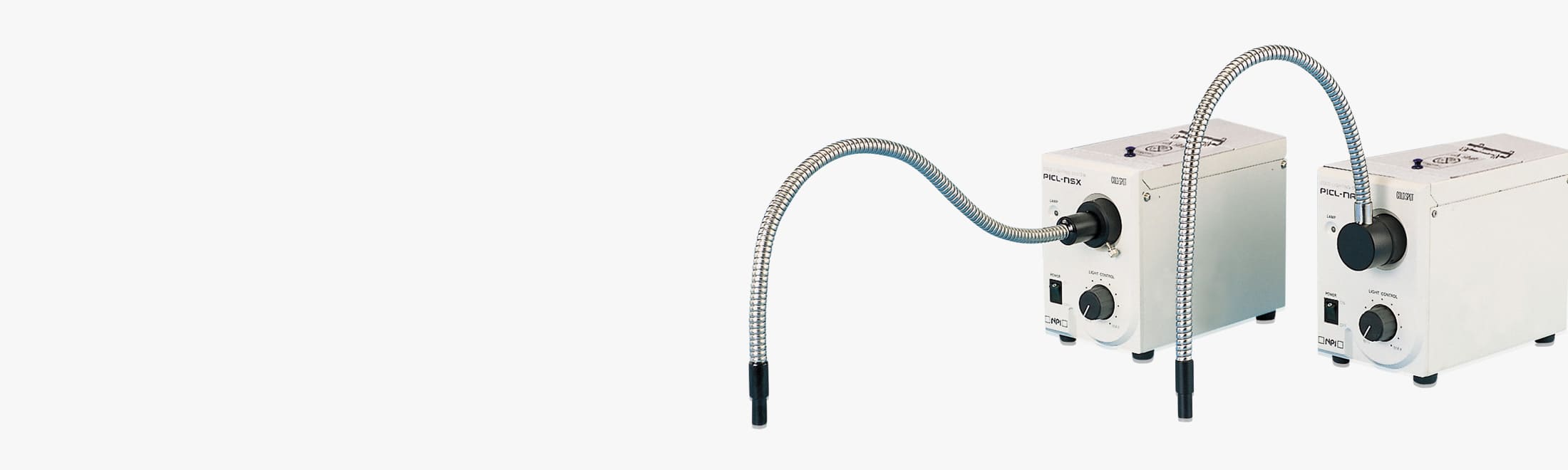

冷光照明システムLIGHT GUIDE
[シングル型]

多彩なチューブ構造とハンドル径で、狙った一点を強力に照射するシングル型ライトガイド

LIGHT GUIDE シングル型は、石英やプラスチックファイバーを用いた単一バンドル構成のライトガイドで、先端からの照射を一点に集中することで高い照度が得られます。
ハンドル径を6mmまたは8mmから選択でき、8mmハンドルでは照度が約50％アップ（集光レンズや使用環境により異なる）するメリットがあります。
チューブ構造は大きく分けて、インターロック（SUS製・PVC被覆付き）、フレキシブル（SUS製・PVC被覆付き）、コンビネーション（先端部分のみインターロック or フレキシブル）などのタイプがあり、目的に合わせて最適な取り回しと保護性能を選択できます。



特長

インターロックタイプ

光ファイバーを保護するインターロック管を採用しており、SUS製とPVC被覆付きSUS製が選べます。
固めのチューブ構造が特徴で、カーブをある程度固定したい場合や、外部からの圧力に強い仕様を求める場合に適しています。
先端には中間金具を保持しやすく、機器や装置への取り付け自由度も高いため、安定した配線レイアウトが可能です。



フレキシブルタイプ

SUSフレキシブル管を使用しており、インターロックに比べて柔軟に曲げやすい構造です。
必要に応じてPVC被覆付き仕様にも対応し、耐油性や耐摩耗性を高めることができます。
シリコン被覆やスパイラルチューブなどの特殊素材での製作も承っており、取り回しの難しい環境や狭いスペースでの設置に適しています。



コンビネーションタイプ

先端から300mmをインターロックまたはフレキシブルチューブとし、残りの部分を別の構造にすることで、可動部と固定部を適度に切り分けた設計を可能にします。
たとえば、先端をインターロック管にして安定した先端固定を行い、中間以降をフレキシブル管にして可動性を高めるなど、装置との接続や実際の運用に合わせて最適な構造を実現します。



外観図



仕様
