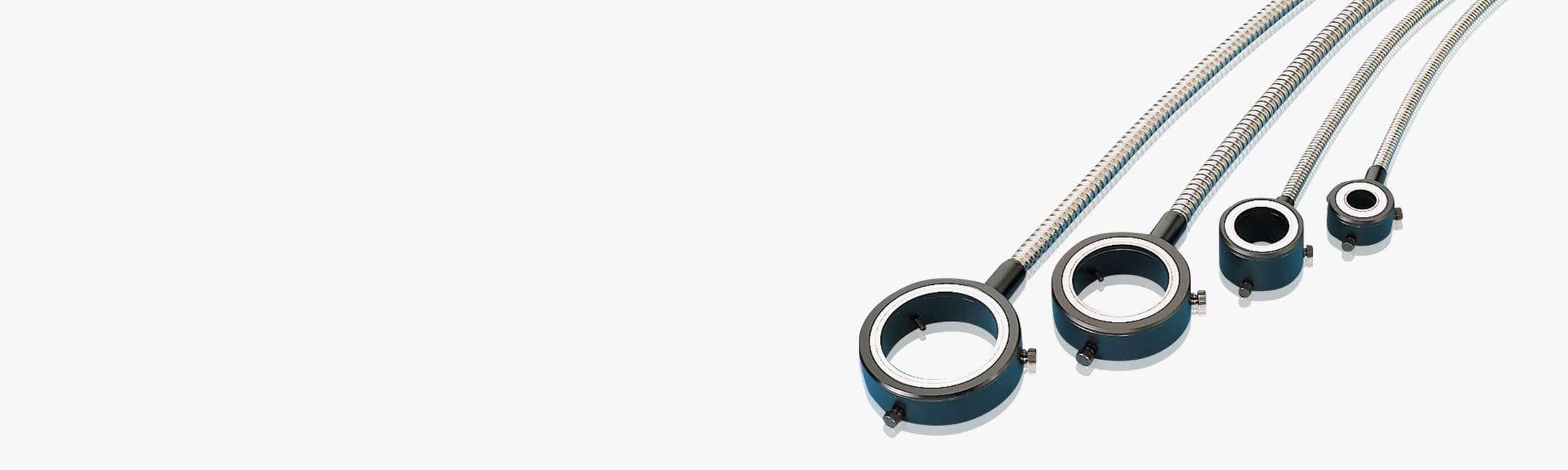

影のない全周照射を実現する、汎用性の高いリング型ライトガイド
リング型ライトガイドは、ワークを360°包み込むように照射するため、映り込みや影が発生しにくく、微細な欠陥や凹凸の観察にも適したライティング環境を提供します。
SUSフレキシブル管やPVC被覆付管など、複数のチューブ形状・サイズをラインナップしており、R18からR75まで多彩な内径に対応。
取り回しやすい横引出しタイプ（標準型）と、スペース効率の良い立引出し型を用意しており、それぞれの使用環境に合わせて選択できます。
さらに、プラスチックファイバー仕様も承っており、軽量化やコストダウンが求められる現場のニーズにも応えます。
特長
ほぼ影を作らないリング照射
全周囲照射により、従来の照明方式では発生しやすい影や輝度ムラを最小限に抑制。検査や撮影時のノイズが減ることで、判別精度や作業効率が向上します。内向角は標準で約20°ですが、特注により0°～20°の範囲で調整可能です。
吊り下げタップの標準装備
全機種に吊り下げタップが取り付けられており、検査装置や治具への固定方法を柔軟に選択できます。カメラのレンズに取り付ける以外にも、上方や横方向からワークを照らすレイアウトが容易になり、検査工程やカメラアングルに合わせた多彩な設置パターンを実現します。
横引出し型・立引出し型の2タイプ
- 標準（横引出し）型
光ファイバーが横方向へ出る構造で、ケーブルの取り回しがしやすい設計。顕微鏡観察や画像処理装置に合わせて取り付け可能です。 - 立引出し型
上方や下方へ光ファイバーを通す場合に適した構造で、装置内部や狭いスペースにも効率的に組み込めます。
多様な内径サイズ・チューブバリエーション
リング部の内径サイズは、R18・R25・R32・R45・R55・R65・R75など豊富に用意し、ハンドル径や管長も750～3000mm程度から選択可能です。SUSフレキシブル管またはPVC被覆付きで保護性能を強化したタイプなど、多彩な仕様を展開しており、作業環境や検査対象物に応じた最適な組み合わせを検討できます。
外観図
仕様
| ①素線種類 | PLG: 多成分ガラスファイバーのライトガイド PLPG:プラスチックファイバーのライトガイド。75W以下のランプ(なるべく 50W)を使用してください。 PLPG-G: プラスチックファイバーのライトガイド。受光部にガラスロッドを入れてあり、 100Wまでのランプが使用可能です。 PLSG: 石英ガラスファイバーのライトガイド ※特に長く伸ばす場合等、石英のファイバーでも製作可能です。 |
|---|---|
| ②分岐数 | 1: シングル 2:2分岐 Y: 入射側が2分岐 1・2: 途中から2分岐 |
| ③形状 | T:T型 R (VR/TR/DR/FR)+数字: リング形状+内径 L(LS/FL)+数字: ライン形状+ラインの発光部の長さ B+数字: 面光源の一辺の長さ |
| ④全長 | (mm) ※カタログ、価格表に無い長さや、途中の長さもご自由にご指定ください。 |
| ⑤保護管 | S: SUSインターロックチューブ V: SUSインターロックチューブで垂直取付型 C: SUSインターロックとフレキシブルのコンビネーションタイプ 無印: SUSフレキシブルチューブ P: SUSチューブ+PVC被覆付 |
| ⑥数字 | 光ファイバーの入射側のバンドル径(公称値) |
| ⑦ランダム仕様 | R: 入射部ランダム結束 RR:入射部+出射部ダブルランダム加工 |
| ⑧特殊仕様 | UX: PCS-UMX250専用の高耐熱仕様です。他の光源用とは口金形状が異なります。 UX350: PCS-MH250、MH250RC、PCS-MH375RC専用の特別高耐熱仕様です。 |
