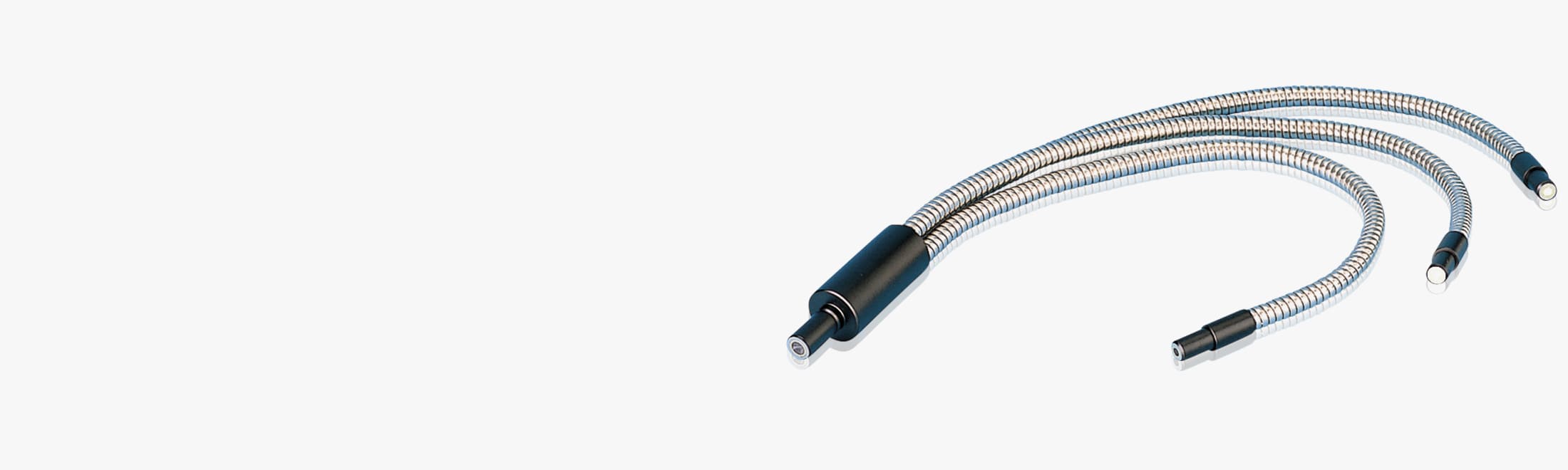

多方向からの同時照射を実現し、効率的なライティングを可能にする3分岐・4分岐型
本製品は3または4つに分岐されたファイバーバンドルを持つライトガイドで、一つの光源から複数ポイントへの照射を実現します。
インターロックタイプ（SUS製／PVC被覆付き）では丈夫なチューブ構造が特徴で、フレキシブルタイプ（SUS製／PVC被覆付き）はより柔らかく曲げやすい設計となっています。
光ファイバーには石英素材に加え、プラスチックファイバーを用いた製作も可能で、軽量性やコストメリットを重視する際に適しています。
複数箇所の観察や検査が同時に行えるため、設備や作業効率の向上に貢献します。
特長
同時照射で作業効率を向上
3つまたは4つの独立した照射口を使い分けることで、一度に複数地点や複数方向からのライティングが可能になります。影を調整したい箇所や凹凸を際立たせたい面を的確に照らすことで、検査やカメラ撮影の精度・スピードを高めます。
多様なチューブタイプと素材選択
- インターロックタイプ（SUS／PVC被覆付き）
外部からの衝撃や屈曲に強く、形状を比較的固定しやすい構造。 - フレキシブルタイプ（SUS／PVC被覆付き）
曲げ半径を大きく取りやすく、狭いエリアでも取り回しがしやすい設計。
それぞれのタイプで長さや仕様が異なる複数の型式をラインナップしており、分岐数やチューブ長さに応じて、最適な組み合わせをお選びいただけます。
プラスチックファイバーにも対応
石英ファイバーだけでなく、プラスチックファイバーでの製作も可能です。軽量性や柔軟性に優れたメリットがあり、取り回しの良さやコストバランスを重視する用途で有用です。
外観図
仕様
| ①素線種類 | PLG: 多成分ガラスファイバーのライトガイド PLPG:プラスチックファイバーのライトガイド。75W以下のランプ(なるべく 50W)を使用してください。 PLPG-G: プラスチックファイバーのライトガイド。受光部にガラスロッドを入れてあり、 100Wまでのランプが使用可能です。 PLSG: 石英ガラスファイバーのライトガイド ※特に長く伸ばす場合等、石英のファイバーでも製作可能です。 |
|---|---|
| ②分岐数 | 1: シングル 2:2分岐 Y: 入射側が2分岐 1・2: 途中から2分岐 |
| ③形状 | T:T型 R (VR/TR/DR/FR)+数字: リング形状+内径 L(LS/FL)+数字: ライン形状+ラインの発光部の長さ B+数字: 面光源の一辺の長さ |
| ④全長 | (mm) ※カタログ、価格表に無い長さや、途中の長さもご自由にご指定ください。 |
| ⑤保護管 | S: SUSインターロックチューブ V: SUSインターロックチューブで垂直取付型 C: SUSインターロックとフレキシブルのコンビネーションタイプ 無印: SUSフレキシブルチューブ P: SUSチューブ+PVC被覆付 |
| ⑥数字 | 光ファイバーの入射側のバンドル径(公称値) |
| ⑦ランダム仕様 | R: 入射部ランダム結束 RR:入射部+出射部ダブルランダム加工 |
| ⑧特殊仕様 | UX: PCS-UMX250専用の高耐熱仕様です。他の光源用とは口金形状が異なります。 UX350: PCS-MH250、MH250RC、PCS-MH375RC専用の特別高耐熱仕様です。 |
