フレキシブル×インターロックの融合で、照明位置を自在にコントロール
本製品は、光源装置からの配線を柔軟なフレキシブルチューブで確保しつつ、最終的な照射先はインターロック管で固定しやすいという特徴を持ちます。

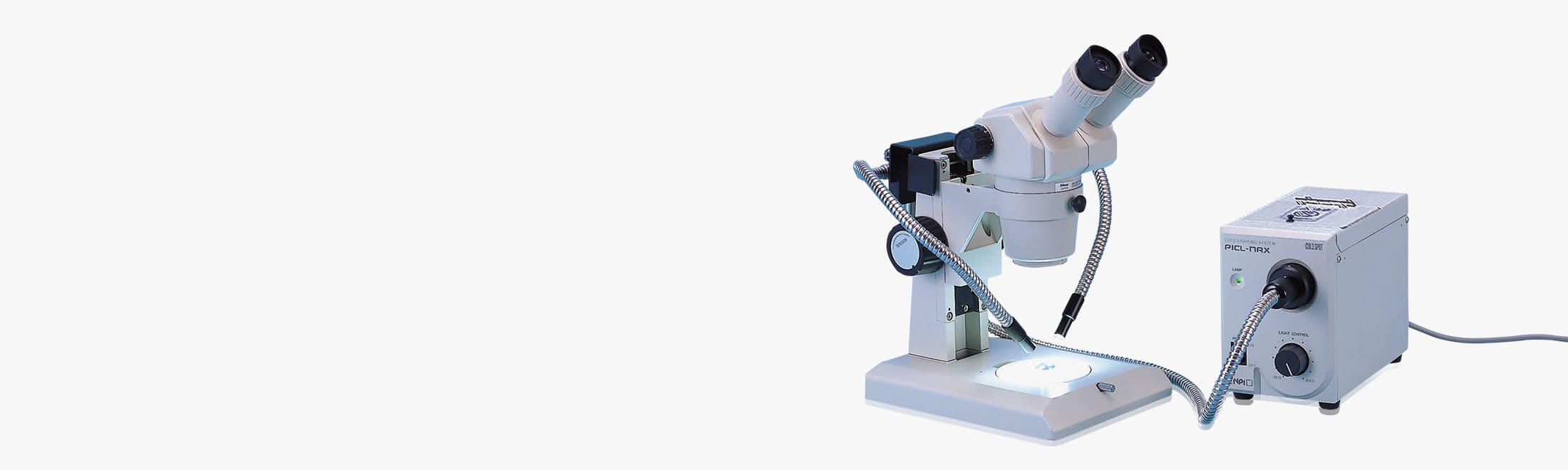

これにより、光源本体を任意の場所に設置しながら、顕微鏡ステージなどの狙ったポイントを正確に照らすことが可能です。
標準的な型式として、長さ750、1000、1500、2000mmのバリエーションを用意しており、ハンドル径は6mmと8mmから選択できます。
また、PVC被覆付仕様にも対応しているため、使用環境や必要な保護レベルに応じた選択が可能です。
特長
フレキシブルチューブによる設置自由度
光源とターミナル金具の間はフレキシブルチューブ構造となっており、取り回しがしやすく、限られたスペースでもライトガイドをスムーズに導入できます。作業環境や周辺機器の配置に合わせて、配線の経路を自在に変更可能です。
インターロックチューブで安定した最終照射
先端部からターミナル金具にかけてはインターロック管を採用し、ある程度形状を保持しやすい構造となっています。狙った照射位置をしっかり固定できるため、光のブレを抑え、安定した検査や観察を行いやすくなります。
工業顕微鏡など大型ステージでの使用に最適
大きなワークや複雑なステージを備えた工業顕微鏡など、通常の照明アームでは届きづらい領域でも、ターミナル金具を装着しておけば光源から十分に離れた場所まで柔軟に照明を延ばせます。光源本体を振動や熱の影響が少ない位置に配置することで、光学系の安定性にも寄与します。
外観図
仕様
| ①素線種類 | PLG: 多成分ガラスファイバーのライトガイド PLPG:プラスチックファイバーのライトガイド。75W以下のランプ(なるべく 50W)を使用してください。 PLPG-G: プラスチックファイバーのライトガイド。受光部にガラスロッドを入れてあり、 100Wまでのランプが使用可能です。 PLSG: 石英ガラスファイバーのライトガイド ※特に長く伸ばす場合等、石英のファイバーでも製作可能です。 |
|---|---|
| ②分岐数 | 1: シングル 2:2分岐 Y: 入射側が2分岐 1・2: 途中から2分岐 |
| ③形状 | T:T型 R (VR/TR/DR/FR)+数字: リング形状+内径 L(LS/FL)+数字: ライン形状+ラインの発光部の長さ B+数字: 面光源の一辺の長さ |
| ④全長 | (mm) ※カタログ、価格表に無い長さや、途中の長さもご自由にご指定ください。 |
| ⑤保護管 | S: SUSインターロックチューブ V: SUSインターロックチューブで垂直取付型 C: SUSインターロックとフレキシブルのコンビネーションタイプ 無印: SUSフレキシブルチューブ P: SUSチューブ+PVC被覆付 |
| ⑥数字 | 光ファイバーの入射側のバンドル径(公称値) |
| ⑦ランダム仕様 | R: 入射部ランダム結束 RR:入射部+出射部ダブルランダム加工 |
| ⑧特殊仕様 | UX: PCS-UMX250専用の高耐熱仕様です。他の光源用とは口金形状が異なります。 UX350: PCS-MH250、MH250RC、PCS-MH375RC専用の特別高耐熱仕様です。 |
