多彩な調光機能と安定性を両立するユニバーサル電源ソリューション
本製品はリニアブライトおよびハロゲンランプを効率的に駆動するために設計され、フロントパネルにはリニア調光用のボリュームや外部/内部調光の切替スイッチを配置。
0～5Vのアナログ調光リモコンを標準装備することで、簡易的な外部制御にも対応します。
さらに、高力率と高調波対策を行った回路設計によって電源ノイズやロスを低減し、照明システムの安定稼働と長寿命化に寄与。
オプションの調光ボードを追加することで、パラレル・シリアル通信など多様なデジタル調光にも対応可能です。
特長
-
フロントパネルでのリニア調光とリモート操作
フロントボリュームを回すだけで照度をスムーズに変更できるリニア調光機能と、リモートランプON/OFFを同時に備え、現場や遠隔のどちらからでも柔軟に操作できます。内部調光・外部調光の切り替えスイッチもパネル上に配置し、運用形態の変化にも即応できる設計です。
ワールドワイド入力と高品質設計
AC100～240Vの入力電圧に対応するユニバーサル設計を採用し、世界各地の電源環境で使用可能です。高力率と高調波対策を取り入れた回路構成により、効率的な電力供給とシステム全体の安定性を確保。発熱の抑制やノイズ低減にも注力しており、稼働コストを抑えつつ長期的な信頼性を維持します。
豊富な調光オプションと拡張性
標準搭載のアナログ調光リモコンに加えて、PRB-006DAF（アナデジ調光）、PRB-006DPF（パラレル調光）、PRB-006DRF（シリアル調光）といったオプションボードを組み合わせることで、256段階の微細な制御やRS232C通信によるデイジーチェーン接続にも対応します。既存のPICS-FAシリーズから置き換える場合も、インターフェース変換ユニットPIF-001を使用すれば外部接続や制御信号を変更せずに導入が可能です。これらの拡張性により、幅広い調光ニーズとシステム要件を満たすソリューションとして活用できます。

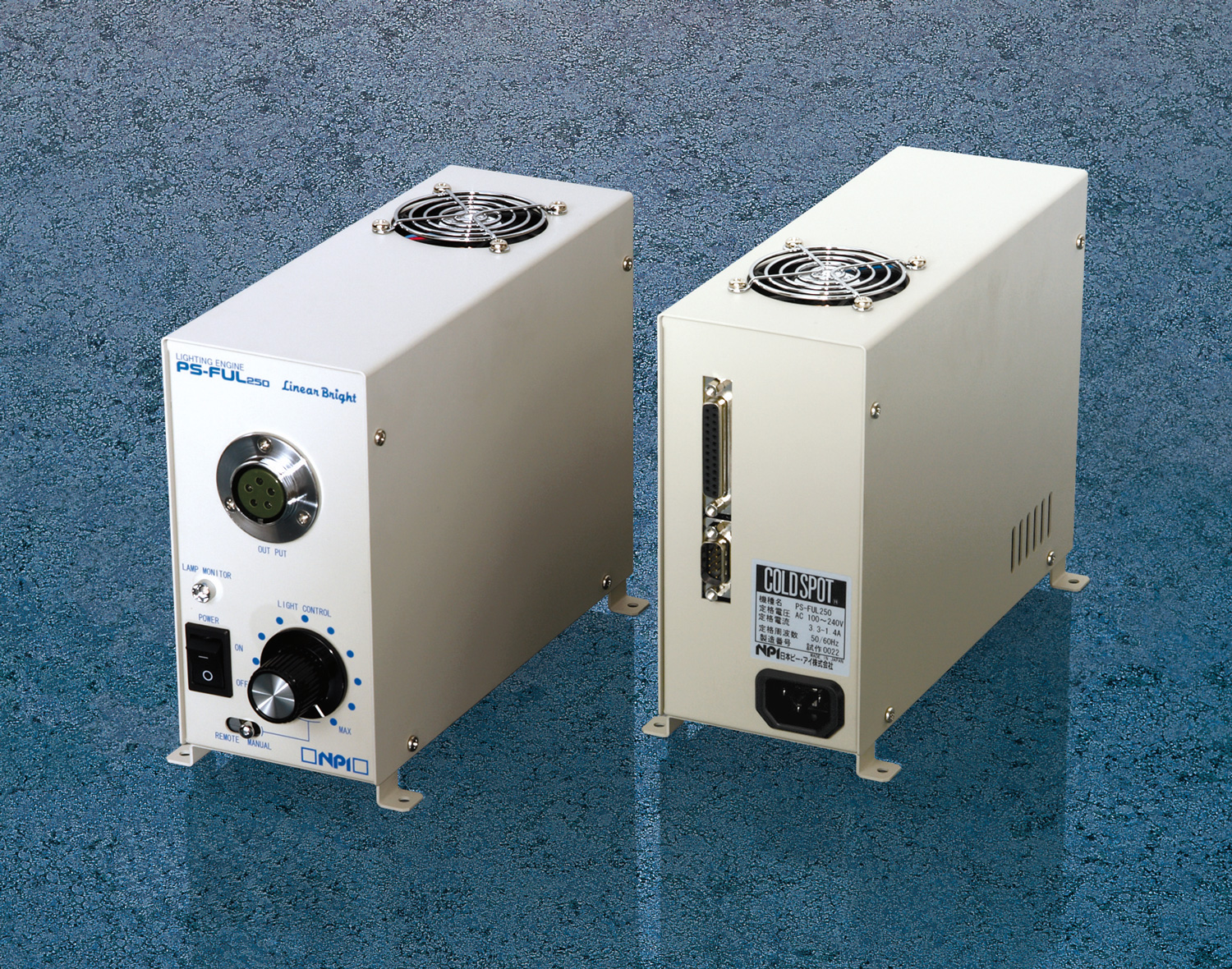

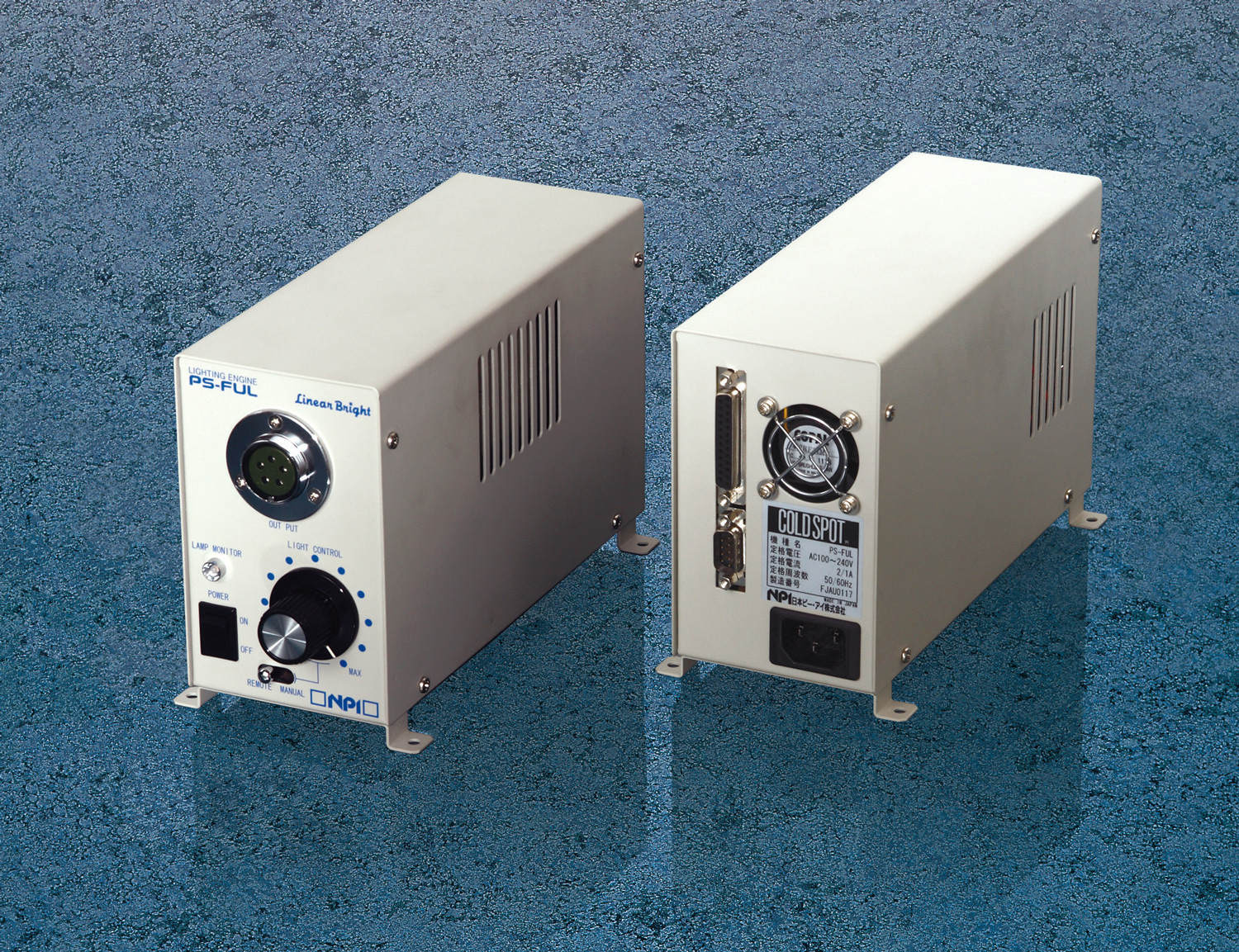

外観図
仕様
| PS-FUL | PS-FUL250 | ||
|---|---|---|---|
| 入力仕様 | 定格入力 | AC100~240V | AC100~240V |
| 定格電圧許容範囲 | AC85~264V | AC85~264V | |
| 定格周波数・相数 | 50/60Hz・単相 | 50/60Hz・単相 | |
| 定格入力電流 | 2A-1A | 3.3A-1.3A | |
| 力率 | 0.95以上 | 0.95以上 | |
| 出力仕様 | 点灯方式 | 直流点灯方式 | 直流点灯方式 |
| 適合ランプ型式 | 12V (30~100W) 15V (150W) | 24V (250W) | |
| ファンモーター電源出力 | 24V 5W | 24V 5W | |
| 調光 | 調光方式 | 電圧可変式 | 電圧可変式 |
| 調光範囲 | 0.1~100% | 0.1~100% | |
| 照度安定度 | ±0.1 | ±0.1 | |
| 環境 | 環境温度範囲 | 0~40℃ | 0~40℃ |
| 環境湿度範囲 | 20~85%RH(但し結露なし) | 20~85%RH(但し結露なし) | |
| 冷却方式 | 強制ファン冷却 | 強制ファン冷却 | |
| 外形 | 外形寸法 | 80 (W) ×141 (H) ×220 (D) | 80 (W) ×171 (H) ×220 (D) |
| 重量 | 約1.9kg | 約2.3kg |
