シングルランプ | 日本ピー・アイ株式会社

効率的な集光と省スペース設計を両立するストレート型

縦方向の設置ではランプ側を下にすることで、安全かつ安定した照射効果が得られます。
公称長は250、350、500、750（型式：PDL-S-250/350/500/750）に対応し、ロッド径は18mmが標準です。
なお、公称長は近接使用を想定した有効照射長で、実際の発光長は表示値から両端にそれぞれ20mmを加えた合計40mm分長くなり、さらに両側に30mmずつ発光しない部分があります。
たとえば公称長500の場合、発光長は540mm、ロッドの露出部全長は600mmとなり、同様のルールがほかのタイプにも適用されます。

特長

反射膜を活用したムダのない光出射

反射ミラー付きハロゲンランプの集光を端面から入射し、ロッド内面に施された反射膜によって光を繰り返し反射。光ロスを最小化しながら、高効率で直線的な照射を実現しています。

標準出射方向と180度反転モデルの選択

光の出射方向を標準か逆向きかで選べるため、設計環境やレイアウトに合わせた柔軟な対応が可能です。縦向きでも安定した照射が得られるよう、ランプ位置の指針が示されており、機器の組み込みや設置がスムーズに行えます。

タイプ

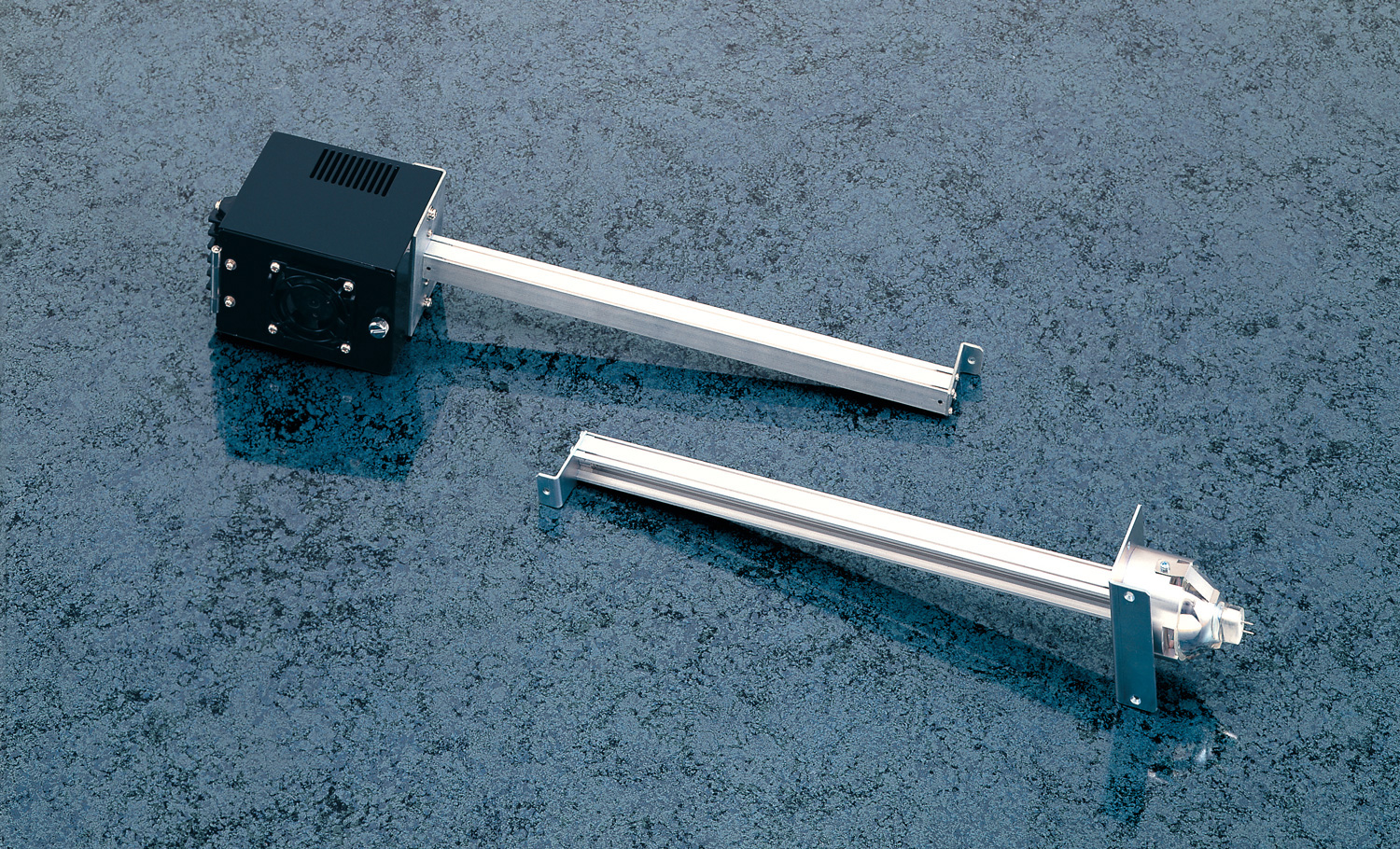

ストレート型

反射ミラー付のハロゲンランプからの光は、ロッドの端面に集光入射されます。シングルランプの場合は、反対側には反射膜が加工されており、反射を繰り返しムダ無く出射されます。

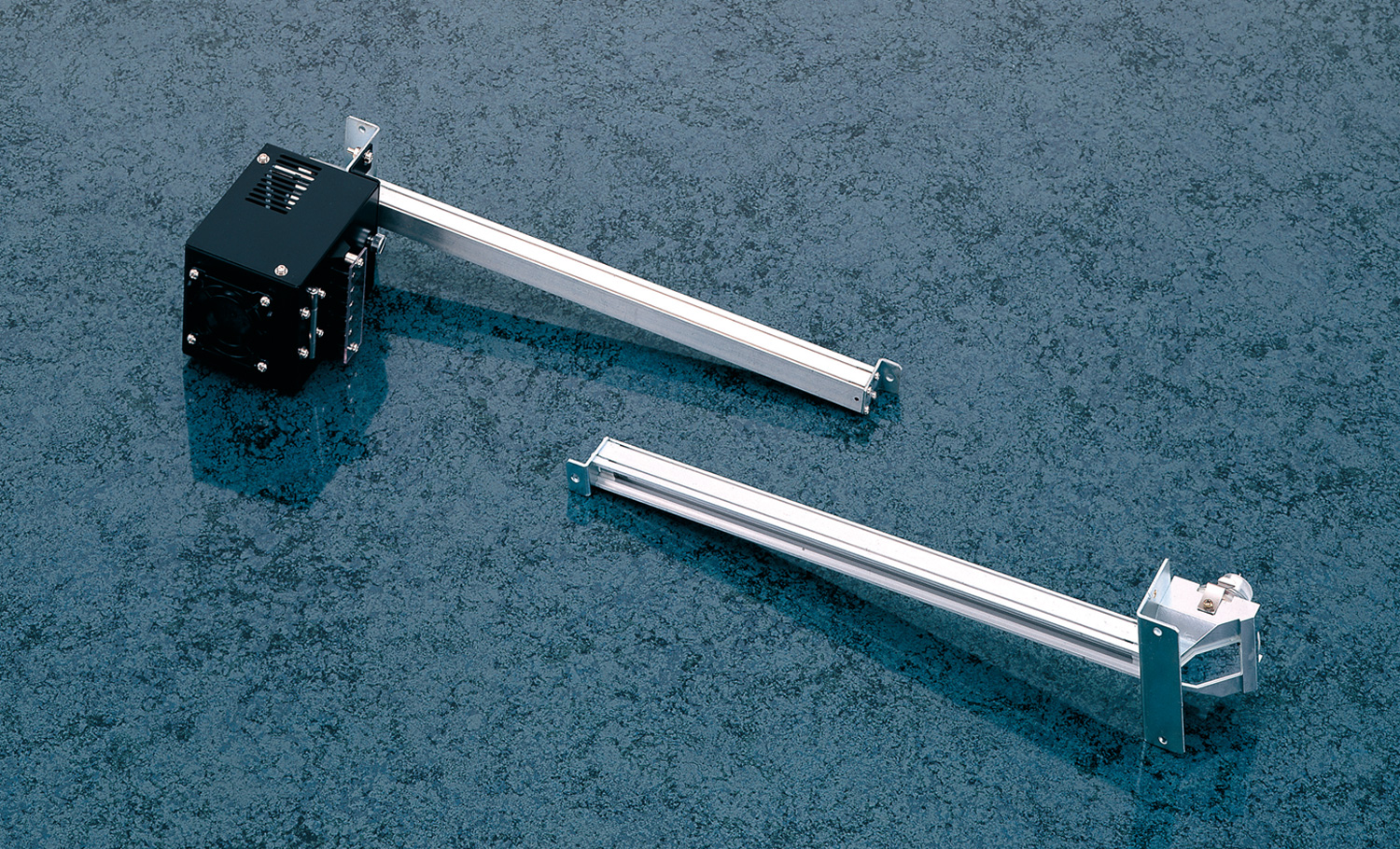

Ｌ型

ストレートタイプより、設置の幅をとりません。ダイクロイックミラーに反射させてから入射しますので、照度分布も向上します。照度の絶対値としては、ストレートタイプの75%位になります。
